当前位置:首页 --> CB-1003-P1

CB-1003-P1

产品概述:

1、产品为全新塑胶过滤器、侧进底出螺纹式出入口一体成型、经济耐用。
2、整体壁厚、结构坚固、安全可靠、安装简捷、无任何焊接处。
3、特殊的PP材质能用于大部份化学药液过滤,对大多数化学品具有抗腐蚀性。

详细介绍

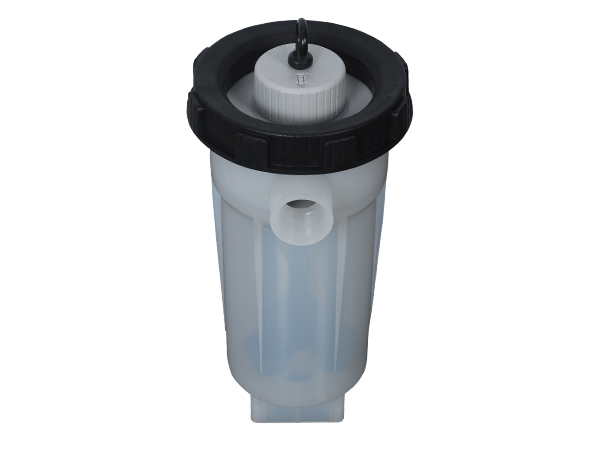

PP过滤器(螺纹式)操作说明书
一、产品特点:

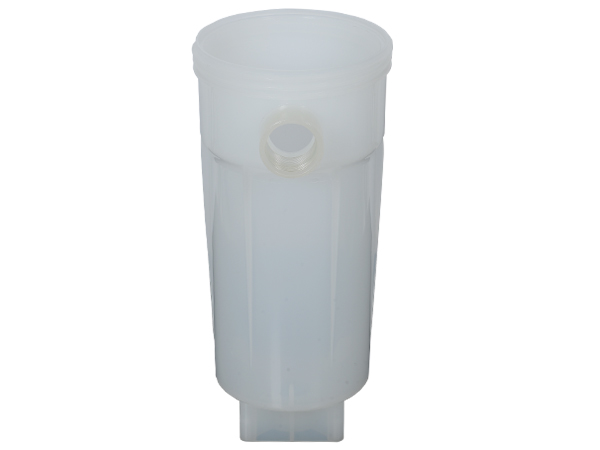

1、产品为全新塑胶过滤器、侧进底出螺纹式出入口一体成型、经济耐用。
2、整体壁厚、结构坚固、安全可靠、安装简捷、无任何焊接处。
3、特殊的PP材质能用于大部份化学药液过滤,对大多数化学品具有抗腐蚀性。

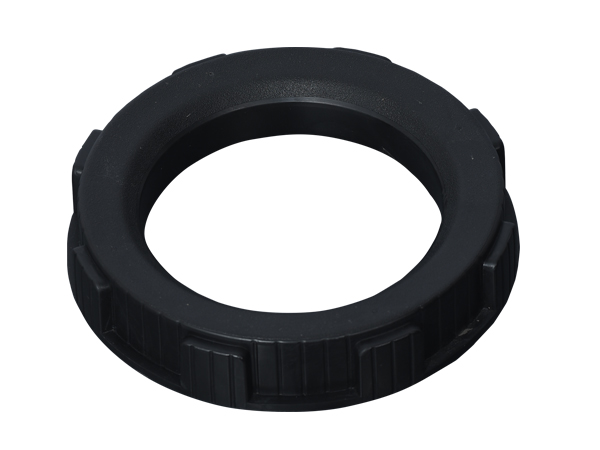

4、特殊设计的螺纹旋转上盖无需任何工具即可开关自如,上密封盖密封严密,操作维护快捷。
5、标准的ZG螺纹连接,避免了易漏易裂的传统管道焊接。
6、过滤精度高(1um--600um),滤袋环口与过滤器的内壁紧密接触,有效地防止液体旁漏,所有滤渣进入滤袋,避免产生二次污染。
7、滤袋与过滤器的内壁紧密接触、易于安装与取出滤袋。
8、PP丝网的滤袋容易清洗,不属耗材更换产品,无耗材成本费用。

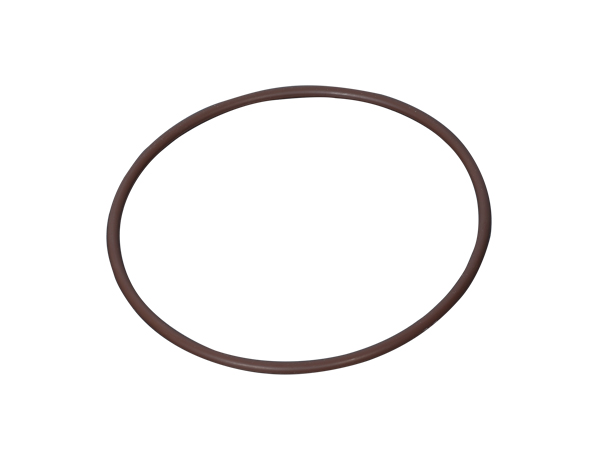

9、密封圈为氟橡胶、硬度合适、适合较大范围的酸碱药液,从而减少配件耗材,降低耗材成本。
10、四孔方型安装底座的设计、提高安装的简易性、加强了过滤器的稳固性、结构坚固安全无误。

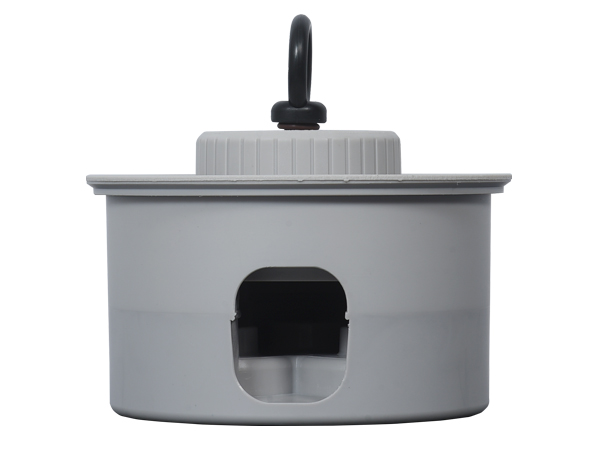

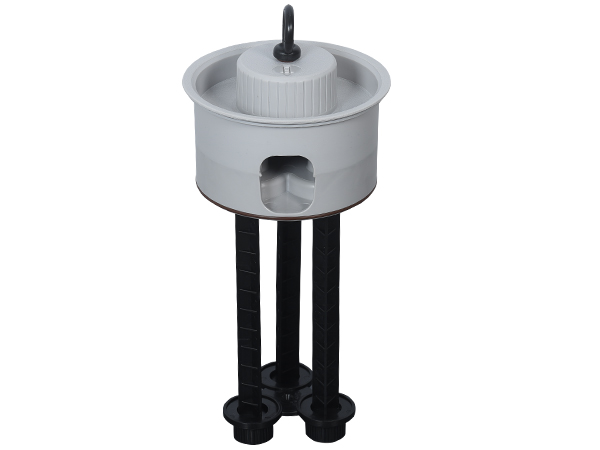

11、网蓝一体成型,网蓝外表有设计分布均匀、排列有序的突出实心方型柱,增大了网蓝抗压性。
12、抛光的外壁设计便于人工清洗或在适当的位置进行冲洗。

二、型号规格:
1.产品名称:PP过滤器 4.产品材质:PP
2.产品型号:CB-6BF-P1 5.出入口径:DN40
3.产品型号:CB-1003-P1

三、性能参数:
型 号 设计压力
(MAX)
最大流量(M3/h) 过滤
(M2)
精度
(um)
进出口径
(mm)
材质 最大温度
(℃)
CB-6BF-P1 0.3 Mpa 10 0.12 1-500 DN40 PP 50
CB-1003-P1 0.3 Mpa 6 0.14 1-500 DN40 PP 50

四、操作注意事项:设备运行中、严禁开启过滤器螺纹盖、否则造成人员重大伤亡

(一)首次使用过滤器
1、使用前务必将过滤器所有O形圈槽清洁干净,然后自然平放干净的O形圈于 O形圈槽内。
2、将所需的滤袋放入滤篮内、使滤袋环口与过滤器内壁紧贴密封;
3、将所压滤袋的押紧器放入滤袋的上方。
4、将过滤器螺纹盖及密封主体上端O形圈圆盘清洁干净。
5、将密封的圆盘平放于O形圈上端、而后将螺纹盖顺时针方向锁紧。
6、关闭排液阀、排气阀、开启液体出口、入口阀门、开启泵浦

(二)更换过滤袋
1、停止过滤器泵浦运行开关、关闭出入口阀门、开启排液阀、排气阀、排尽过滤器内的液体。
2、逆时针方向松开螺纹盖、取出圆盘、取出滤袋压环罩、取出滤袋。
3、取出上端O形圈、清洁O形圈槽、清洁O形圈、圆盘、螺纹盖。
4、放入所需滤袋、放入押环罩、平放O形圈、圆盘、螺纹盖,顺时针方向锁紧。
5、关闭排液阀、排气阀、开启液体出口、入口阀门、开启泵浦。
