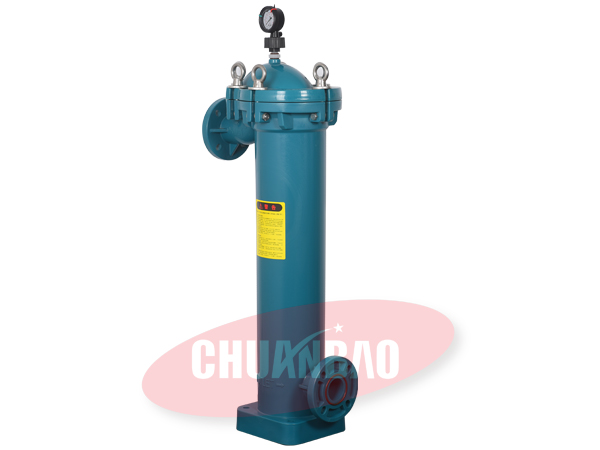

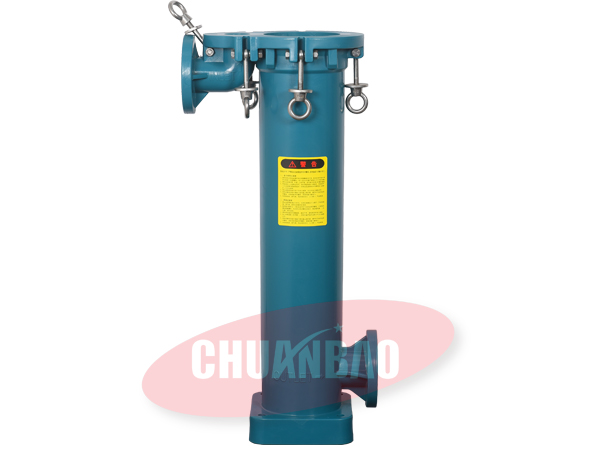

CB-2BF-P1

产品概述:
1、产品为全新塑胶过滤器,侧进侧出法兰式出入口一体成型、经济耐用。
2、整体壁厚、结构坚固、安全可靠、安装简捷、无任何焊接处。
3、特殊的PP材质能用于大部份化学药液过滤,对大多数化学品具有抗腐蚀性。


详细介绍
PP过滤器(吊环式)操作说明书
一、产品特点:
1、产品为全新塑胶过滤器,侧进侧出法兰式出入口一体成型、经济耐用。
2、整体壁厚、结构坚固、安全可靠、安装简捷、无任何焊接处。
3、特殊的PP材质能用于大部份化学药液过滤,对大多数化学品具有抗腐蚀性。
4、特殊设计的螺纹旋转上盖无需任何工具即可开关自如,上密封盖密封严密,操作维护快捷。
5、标准的法兰螺栓孔距多功能,可配国标、美标、日标、德标法兰、易于安装,避免了易漏易裂的传统管道焊接与螺纹连接。
6、过滤精度高(1um--600um),滤袋环口与过滤器的内壁紧密接触,有效地防止液体旁漏,所有滤渣进入滤袋,避免产生二次污染。
7、滤袋与过滤器的内壁紧密接触、易于安装与取出滤袋。
8、PP丝网的滤袋容易清洗,不属耗材更换产品,无耗材成本费用。
9、密封圈为氟橡胶、硬度合适、适合较大范围的酸碱药液,从而减少配件耗材,降低耗材成本。
10、四孔方型安装底座的设计、提高安装的简易性、加强了过滤器的稳固性、结构坚固安全无误。

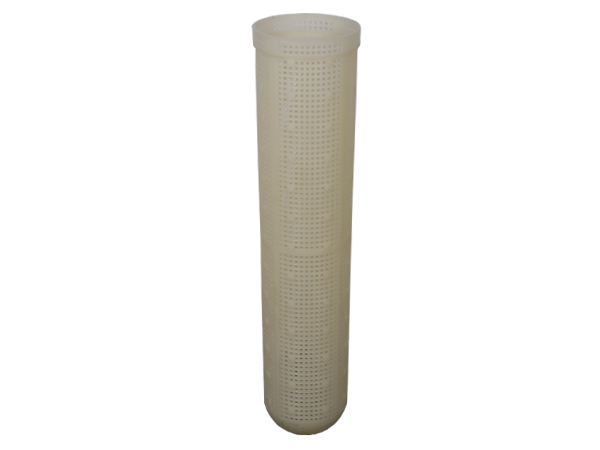

11、网蓝一体成型,网蓝外表有设计分布均匀、排列有序的突出实心方型柱,增大了网蓝抗压性。
12、抛光的外壁设计便于人工清洗或在适当的位置进行冲洗。

二、型号规格:
1.产品名称:PP过滤器 3.产品材质:PP
2.产品型号:CB-2BF-P1 4.出入口径:DN65

三、性能参数:
型 号 设计压力
(MAX)
最大流量(M3/h) 过滤
(M2)
精度
(um)
进出口径
(mm)
材质 最大温度
(℃)
CB-2BF-P1 0.6 Mpa 40 0.50 0.2-500 65 PP 80
CB-2BF-P3 0.6 Mpa 40 0.50 0.2-500 65 PVDF 150
CB-2BF-P1-720 0.6Mpa 40 0.50 0.2-500 50 PP 80

四、操作注意事项:设备运行中、严禁开启过滤器螺纹盖、否则造成人员重大伤亡

(一)首次使用过滤器
1、使用前务必将过滤器所有O形圈槽清洁干净,然后自然平放干净的O形圈于 O形圈槽内。

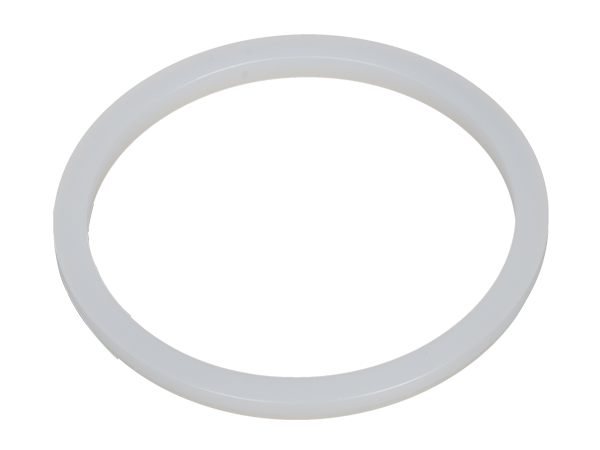

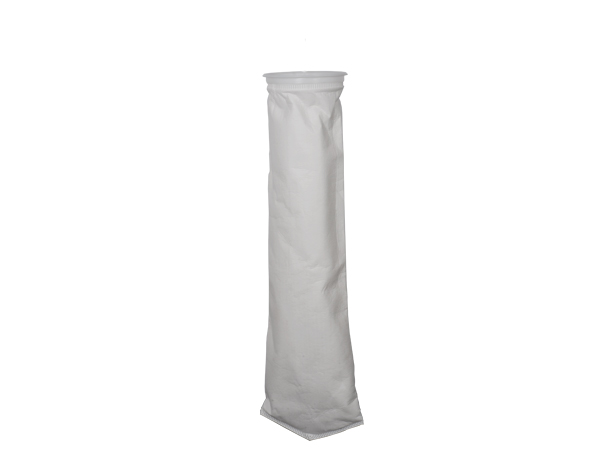

2、将所需的滤袋放入滤篮内、使滤袋环口与过滤器内壁紧贴密封;
3、将所压滤袋的押紧器放入滤袋的上方。

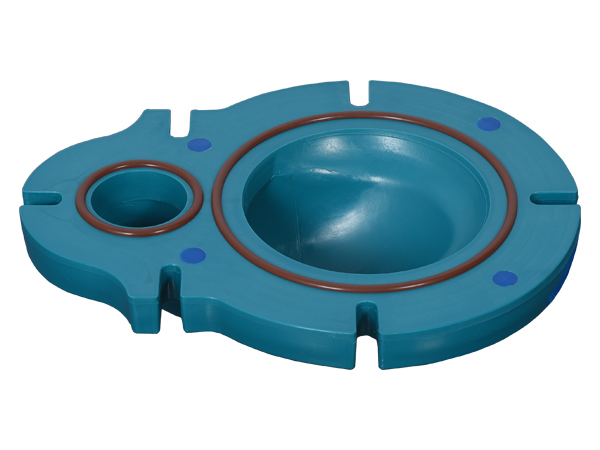

4、将过滤器密封盖平放于主体上端面、且与主体上端面对齐。
5、将吊环螺母及垫片垂直于密封盖上端平面、顺时针方向拧动吊环螺母,保持对称锁紧吊环螺母,使密封盖匀衡受力。
6、关闭排液阀、排气阀、开启液体出口、入口阀门、开启泵浦

(二)更换过滤袋
1、停止过滤器泵浦运行开关、关闭过滤器出入口阀门、开启排液阀、排气阀、排尽过滤器内的液体。
2、使密封盖匀衡受力,保持对称且逆时针方向松动吊环螺母,不将吊环螺母脱离螺栓、然后导出吊环螺母及垫片、取出密封盖、取出滤袋。
3、清洗密封盖及O形圈端面且将其擦净、湿布清洁擦净主体上端面。
4、装入所需滤袋、将密封盖平放于主体上端面、且与主体上端面对齐
5、将吊环螺母及垫片垂直于密封盖上端平面、顺时针方向拧动吊环螺母,保持对称锁紧吊环螺母,使密封盖匀衡受力。
5、关闭排液阀、排气阀、开启液体出口、入口阀门、开启泵浦
